環保時產1000噸石灰石石料生產線簡介

發布日期：2017-10-18 點擊次數:55次責任編輯:中譽鼎力

在線詢價統一咨詢熱線：400-700-2111

摘要：生產原料生產機器成品展示工藝流程圖時產1000噸石料生產線流程圖一、工藝簡介物料：石灰石模式硬度：3 破碎形式：二級破碎進料粒度：50-1200mm 出料粒度：土石粉、米石、石粉、石料(5mm~10mm、10~20mm、20~30mm、30~40mm) 設計生產能力：1000t/h 成

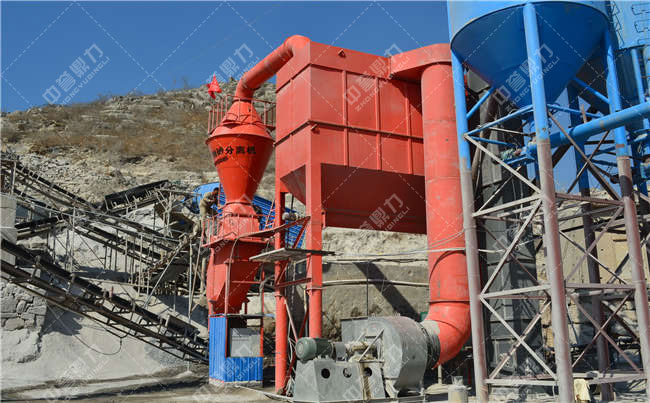

生產原料

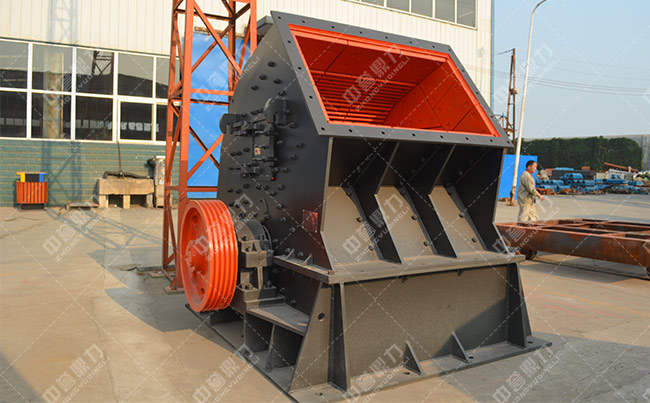

生產機器

成品展示

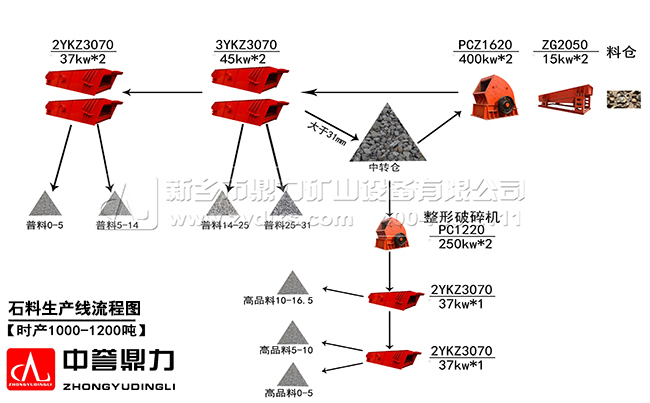

　　工藝流程圖

時產1000噸石料生產線流程圖

　　一、工藝簡介

　　物料：石灰石

　　模式硬度：3

　　破碎形式：二級破碎

　　進料粒度：50-1200mm

　　出料粒度：土石粉、米石、石粉、石料(5mm~10mm、10~20mm、20~30mm、30~40mm)

　　設計生產能力：1000t/h

　　成品要求：粒度好，符合家

　　二、工藝流程

　　快速階段：初級破碎

　　電動機經三角帶、大帶輪帶動轉子高速旋轉;待破碎物料由喂料設備經入料口送入破碎腔、高速旋轉的轉子帶動錘頭先對物料進行快速次打擊。

　　階段：細碎整形

　　獲得動能后的物料高速撞向反擊板得到二次破碎;碰撞反彈后或遭錘頭再次打擊或與其它物料相互碰撞。物料在碰撞的過程中逐漸向破碎腔下部的活動反擊板移動，當物料粒度小于錘頭與活動反擊板之間的間隙時，在自重和其它物料的壓擠下脫離破碎腔，從而結束一個完整的破碎過程。

　　第三階段：篩分

　　輸送機將石料送至圓振篩進行篩分，較大粒級物料返送至反擊破碎機再次破碎，合格產品由皮帶機送至洗石機進行清洗。

　　第四階段：洗石成品

　　送入洗石機的石料經過水洗后由皮帶機傳送到成品料堆，料場建有沉淀池，可將洗過的水沉淀后循環使用節約成本。

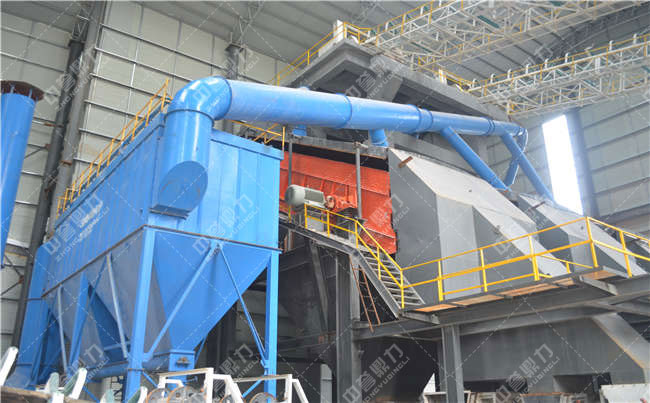

　　三、環保配套

　　套設備可配備完整的除塵系統，從破碎進料口、出料口裝備收塵口和風道，二級破碎進料口、出料口裝備收塵口和風道、振動篩頂部和底部均配備收塵口和風道，經過集中控制所有連接口通向布袋除塵器，達到收集生產過程中產生的粉塵的目的，從而實現環保節能生產。也可在各設備單獨配套除塵器。
