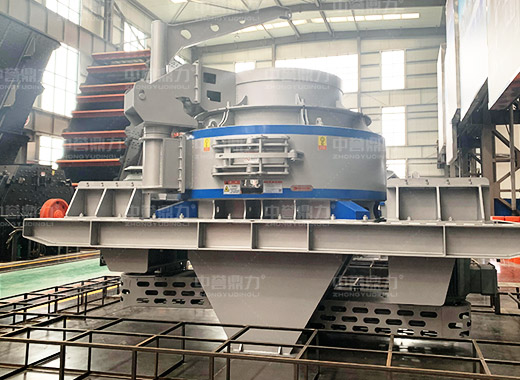

VSI立軸沖擊式制砂機是我公司在多年生產礦山機械設備經驗的基礎上，吸取了行業內同類產品的技術優勢，生產出來的一種高效率低能耗的制砂設備，在機制建筑砂、石料以及各種礦用破碎中普遍使用，與其它類型的制砂機相比產量更高，適用物料更廣，是建筑碎石和石料整形的可選設備。

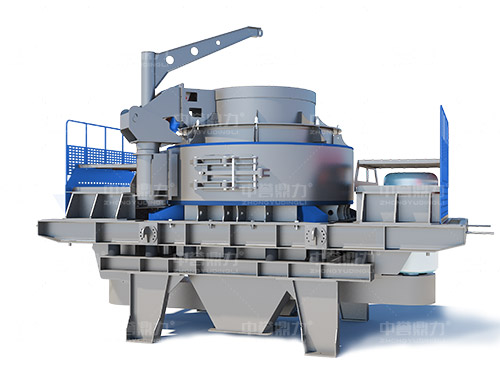

VSI立軸沖擊式制砂機部件轉子采用深腔設計，可以通過更多物料，通過量可達580噸/時，產量較傳統設備提高了30%；同時物料在破碎腔內有更多的破碎機會，成品料粒形呈立方體，出料粒形好、級配合理、細度模數可調。
下載詳細資料

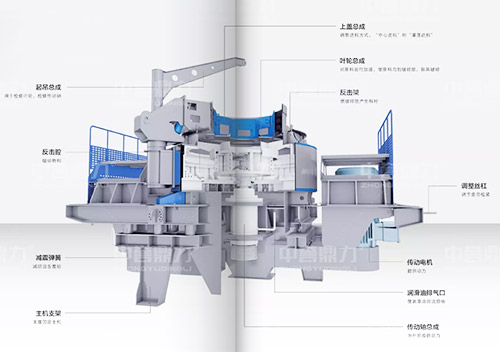

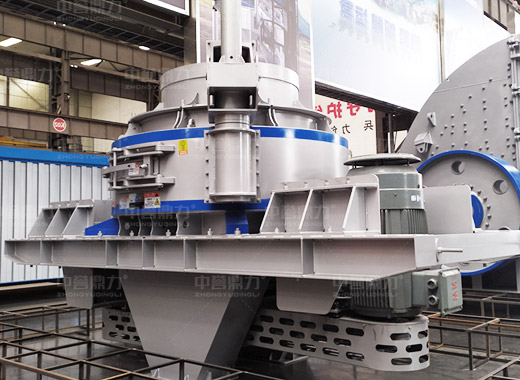

VSI立軸沖擊式制砂機主要是采用皮帶驅動立軸使裝有垂直導向裝置的扁平部件轉動。在轉動過程中，物料由進料斗進入機腔，經分料器將物料分成兩部分，一部分由沖擊式制砂機分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。

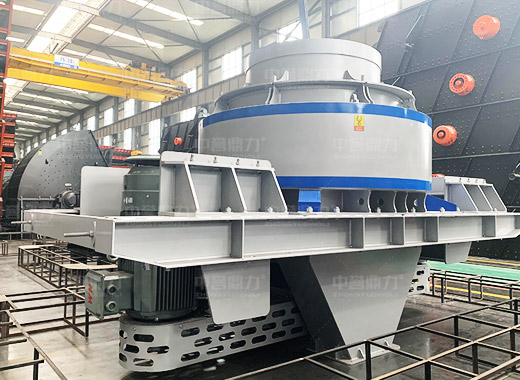

破碎腔撞擊角度設計合理，物料與件的摩擦小，直接降低了設備的使用成本；轉子部件結構經過合理優化，使用成本更低；組合式錘頭設計，可以根據磨損情況更換個別錘頭，降低后期配件更換成本。
咨詢詳情

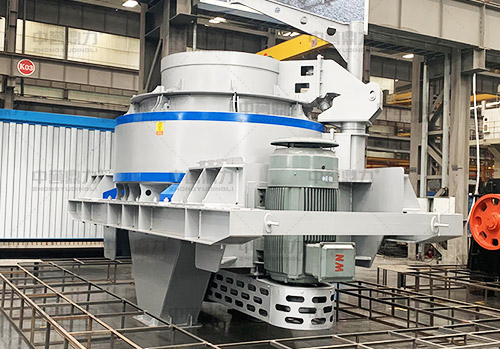

采用稀油潤滑，解決軸承發熱等問題，使主軸軸承保持恒溫狀態，設備工作更，配備風冷和加熱系統，PLC智能系統對設備潤滑進行全自動控制，為設備運行提供可靠保證。
咨詢詳情
使用壽命長
選材用心
便于維修
利于環保| 型號 | 進料粒度 (mm) | 葉輪直徑 (mm) | 轉速 (r/min) | 雙電機功率 (kw) | 處理能力 (t/h) | 外形尺寸長×寬×高 (mm) |
|---|---|---|---|---|---|---|
| DLVSI1140 | ＜50 | 1100 | 1100-1400 | 200×2 | 250-340 | 5600×2990×4190 |
| DLVSI1145 | ＜55 | 1100 | 1000-1300 | 220×2 | 280-400 | 5600×2990×4190 |
| DLVSI1150 | ＜55 | 1100 | 1000-1300 | 250×2 | 300-440 | 5600×2990×4190 |
| DLVSI1263 | ＜60 | 1200 | 900-1300 | 315×2 | 400-580 | 5600×2990×4190 |
DLVSI1370RG | ＜60 | 1300 | 900-1100 | 355×2 | 700 | 6000×3650×4350 |
| DLVSI1380RG | ＜60 | 1300 | 900-1100 | 400×2 | 800 | 6000×3650×4350 |
| DLVSI20100R | ＜200 | 2000 | 600 | 400×2或500×2 | 700-1000 | / |
潤滑液壓站技術參數
| 潤滑液壓站 | 流量(L/min) | 8(mm) |
| 雙油泵電機功率 | 2x0.37 | |
| 安保護 | 雙油泵互補供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動。 | |
| 外形尺寸長寬高 | 820x520x1270 | |
| 郵箱加熱器功率 | 2 |
注：參數變更恕不另行通知，實際數據以實物為準。
鼎力簡訊丨萬人助萬企活動一行蒞臨中譽鼎力視察調研
湖北省宜昌市黃花鎮導蒞臨中譽鼎力 考察砂石骨料產業經驗
新鄉市常務副市長李躍勇蒞臨中譽鼎力
已有19947人成功參與
掃描加微信好友
移動破碎站處理能力：160-400T/H
可逆錘式制砂機處理能力：100-250T/H
錘式破碎機處理能力：150-1500T/H
單缸液壓圓錐破碎機處理能力：25-2181T/H
沖擊式制砂機設備市場報價10萬起步，移動式?jīng)_擊式制砂機要貴些需要30萬起步。選擇的不同機型、型號、廠家設備的報價不同。如整套200噸花崗巖制砂生產線，則需要投資150萬左右。
?立軸沖擊式破碎機軸承立式設計，又叫立式?jīng)_擊制砂機，有“VSI沖擊式制砂機”“HVI制砂機”等系列，主要組成部件包括機殼、進料斗、分料器、渦動破碎腔、主軸裝置、冷卻裝置、電動機、傳動皮帶輪和電控柜組成等。詳細結構原理圖可看
900制砂機屬于PCL沖擊破中產量較小的型號，900制砂機重量為12.1T(包含電機)，900沖擊式制沙機葉輪轉速為1200-2000r/min，處理能力是每小時50~110噸，進料粒徑要求在50mm及以下，配用的是兩臺55kw的電機，外形尺寸是3900×2000×3070mm。
鵝卵石機是可以制砂的，且鵝卵石機制砂可與砂媲美，市場銷售好、售價高。將鵝卵石加工沙子需要用到VSI制砂機、沖擊式制砂機、HVI制砂機、雙轉子制砂機、移動式制砂機等設備，設備型號不同，價格不同，幾萬塊、十幾萬、幾百萬的都有。
9532沖擊破用320千瓦的電機，理想狀態下9532制砂機一個小時能打180~280噸砂，整形產量可達350-540噸，出料大小在5mm以下，可生產粗砂、中沙、細沙及特細砂，該設備屬于中等偏大的型號，價格要高些，大概在在20-100萬左右。
沖擊破制砂機易損件有上/下軸套(進料斗部位)、減震橡膠、甩輪護口圈、上∕下流道板、沖擊塊、分料錐、板、拋料頭、下料襯環、進料管、上∕下?lián)舸蜃o板、料斗襯環、分料盤、散料盤、周護板等，大概共有15個。
