新鄉鼎力錘式破碎機結構設計的亮點體現在哪些方面

發布日期：2016-05-26 責任編輯：河南新鄉中譽鼎力

問：

新鄉鼎力錘式破碎機結構設計的亮點體現在哪些方面

答：

咨詢電話：183-3606-5555繼續提問

詳細解答

錘式破碎機由于其加工設計歷史由來已久，有許多生產廠家都在設計此類的設備，新鄉鼎力作為錘式破碎機生產企業中的企業，在錘式破碎機設計上有許多值得稱贊的地方，下面單單就新鄉鼎力結構設計亮點來介紹下我們公司錘式破碎機在各個零部件設計上的優越之處。

1、轉子設計

轉子作為錘式破碎機主要的受力部位，在設計上不僅采用了的材質，甚至還在轉子上添加了護圈，可以對轉子進行的保護，可逆式設計的轉子，可以實現轉子正反都可以旋轉，可以使得物料在破碎腔內得到的破碎，在實際上增加了物料的破碎面，可以得到較大的破碎比，由于破碎使得成品料粒形都呈立方體，顆粒形狀是比較好的。

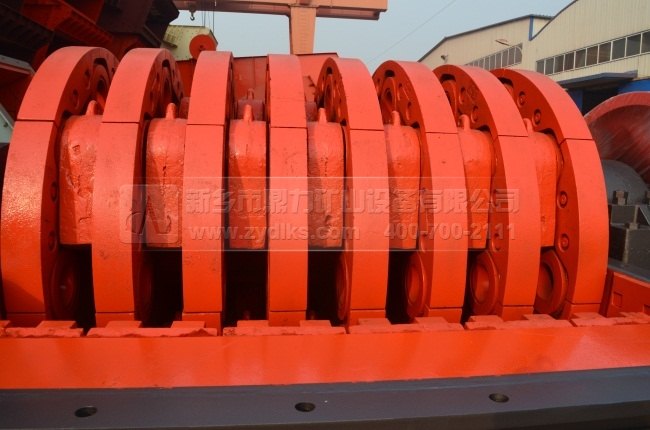

上圖為添加了護圈的轉子

2、軸承設計

軸承在破碎機內發揮了連接的作用，在錘式破碎機軸承設計中，不僅要考慮到軸承的材質，而且考慮到軸承的形狀、軸承的連接方式等等，目前在我們公司大型錘式破碎機的設計中，采用了方軸的設計，可以提高軸承連接的穩定性，因?yàn)榉降妮S承在運轉過程中不會發生相對轉動，而圓的軸承在運動過程中會發生相對轉動，造成破碎機內部零部件運轉不穩定。

3、錘頭設計

錘式破碎機錘頭作為物料直接撞擊的零部件，錘頭須硬才能承受住如此的沖擊，一般的錘頭選擇上都是復合材質的錘頭，我們公司設計的錘頭因?yàn)榭梢?60度自由旋轉，所以錘頭可以翻轉，可以將物料破碎，一面使用磨損之后，可以繼續使用另外一面，使用壽命是長的，可以將錘式破碎機錘頭使用，這是其高性的一個體現。

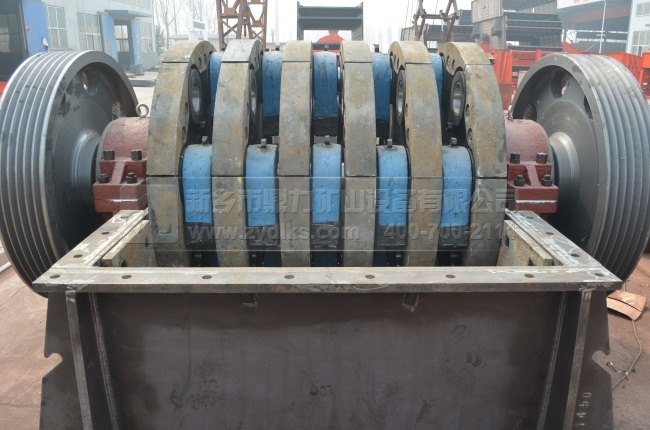

上圖為我們公司360度旋轉的錘頭

4、錘式破碎機防塵方面和出料方面的設計

在傳統的錘式破碎機生產現象中，錘式破碎機出料口的粉塵含量濃度要高于家的幾百倍還多，所以在錘式破碎機設計中，要注意防塵方面的設計，在進料口那里采用合適的傾角設計，避免過多的粉塵散出來，在我們設計的生產線上可以看到，進料口那里是完封閉的，由一個管道進入，減少了大量的粉塵量。

在錘式破碎機出料口那里的設計，由調節襯板調節，符合出料粒度要求的物料才能被輸送出來，不符合出料粒度要求的物料只能被再次返回到破碎機內進行加工，并且創造的無蓖條設計的錘式破碎機，可以減少出料時在破碎機機腔內形成堵塞的幾率。
